JT-5KV絕緣電阻測試儀
- 注意事項
在使用儀器前，請仔細閱讀安全注意事項及說明。
1.1危險
（1）切勿在設備的沒有斷電的情況下使用，測試前請確保被測物斷電，安全接地，否則會對人體造成嚴重傷害，儀表造成嚴重?fù)p壞。
（2）切勿在易燃性場所使用，火花可能會引起爆炸！
（3）儀器表面潮濕或者操作者手是濕的情況下請勿操作，以免造成觸電事故！
（4）測量時，不可接觸測試線金屬裸露或?qū)щ姴课?，以免造成觸電事故！
（5）請使用本儀器附帶的專用充電器對儀器進行充電?。?/font>
1.2警告
（1）檔測試線與儀器外殼短路時，請勿按下測試鍵。
（2）確認儀表E端（接地端）已接地。
（3）請確保高壓端（L端）接穩，掛牢后再開啟測試。高壓開啟后，請注意安全！
（4）請勿在測試時給儀器充電，以免對儀器造成損壞！
（5）測試完成后請及時停止高壓輸出并等待放電完成后再斷開測試線。
（6）請勿在測試狀態下退出測試界面，退出后儀器自動關斷輸出高壓，但無法判斷輸出端殘存電荷放電是否完成！?。?/font>

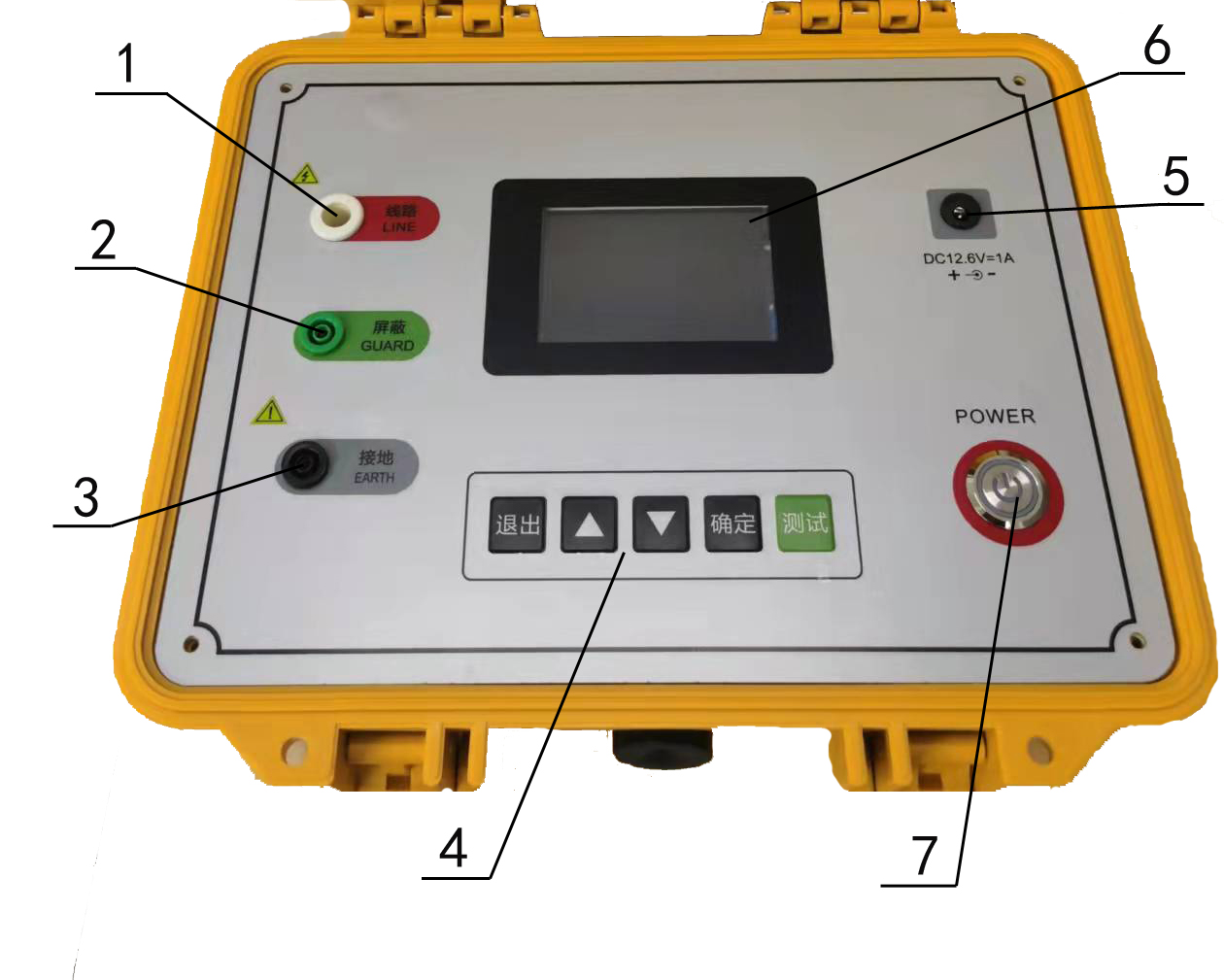

- 儀表外形
1、L端（高壓端）
2、G端口(保護環、屏蔽)
3、E端口(接地)
4、操作按鍵
5、專用鋰電池充電插口
6、液晶顯示窗口
7、電源開關
3、功能特點
（1）適于在各種電氣設備的維修、試驗及檢定中作絕緣測試。
（2）250V、500V、1kV、2.5kV、5kV 五檔測試電壓自由選擇。
（3）短路輸出電流>7mA，對電容充電快。使得吸收比，極化指數更加準確。
（4）能即時顯示及時電阻值，輸出電壓值。能顯示15s,60s的電阻值，吸收比，極化指數等絕緣參數。
（5）480*320高清高亮彩色數字液晶屏。獨有的數字式模擬表盤，方便查看充電過程。停止測試后能保持被測參數。
（6）操作便捷，攜帶方便，準確、可靠、穩定。
（7）使用12.6V/4800mAh大功率鋰電池供電，可超過500次測試。
（8）帶有電池電量提示，電池欠壓后自動關斷保護功能。
（9）有防震、防塵、防潮結構，適應惡劣工作環境。
（10）能承受短路和被測試品上殘余電壓沖擊。
（11）具有電壓提示功能，避免殘余電壓對人體造成傷害，使測試更為安全。
4、 技術指標
4.1主要指標（溫度：23±5ºC ， 相對溫度：20 – 75%RH）
|
型 號 |
JT-5KV |
||||
|
額定電壓 （V） |
250V\500V\1000V\2500V\5000V |
||||
|
測量中值電壓（V） |
額定電壓×（1+2%） |
||||
|
準確度 等級 |
5.0 |
||||
|
測試電壓
量程及精度 |
250V |
500V |
1000V |
2500V |
5000V |
|
測量范圍 |
>100k 或者 < 100G |
>100k 或者 < 200G |
>100k 或者 < 1T |
>100k 或者 < 2T |
>100k 或者 < 5T |
|
5% |
100k- 20G |
100k- 50G |
100k- 200G |
100k- 500G |
100k- 1T |
|
10% |
20G- 100G |
50G- 200G |
200G-1T |
500G-2T |
1T-5T |
|
輸出短路 電流 |
≈7mA |
||||
4.2其它指標
絕緣電阻: ≥50M? (1000V)
耐壓: AC 3kV 50Hz 1min
工作溫度和濕度: －10℃ ～ +50℃ ＜85%RH
貯存溫度和濕度: －20℃ ～ +60℃ ＜90%RH
外形尺寸：320mmx270mmx 140mm
重量：≈3kg
